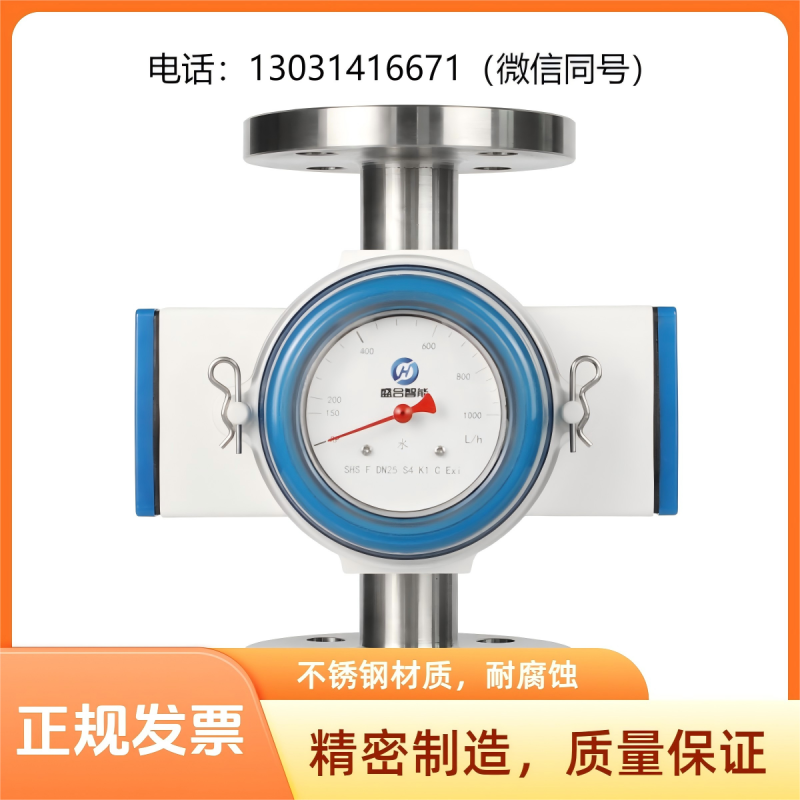

SHS流量開關采用錐形測量管和測量靶，當流體沿著錐形管通過時，測量靶依據流量的大小而產生位移，測量靶的位移，靠彈簧平衡力的作用而產生平衡，通過磁耦合系統傳到指示系統，從而實現流量的監測和控制。

SHS流量開關結構堅實、性能穩定，可廣泛應用于發電機、電動機、軋機、壓縮機、傳送機和其它機器的冷卻、潤滑系統中。當流量超過或低于設置的預置開關點時，它可以輸出一個控制信號。這個預置開關點可以設置在量程中的任何一個位置，即使儀表已經安裝到管道上，它也可以很方便的進行調整。

技術參數：

·精度：±8%、±12%、

·開關重復性：±2.5%

·供電電源

    標準型：直流24VDC供電

    交流型：交流220VAC供電

·輸出信號

 雙穩態干簧管觸點信號： 12VA（ 220VAC/ 0.5A），建議使用24VDC供電

 雙穩態放大繼電器開關信號： 1200VA（ 250VAC/ 5A），建議使用24VDC或220VAC供電

·防護等級：IP65

·防爆類型：EXi本安防爆型

·主體材質：304SS，316L

·下限量程：20～160L/h水

·上限量程：70～250m3/h水

·介質溫度

普通型-40～+120℃

高溫型120～+300℃

·SHS2：法蘭連接DN15～DN65(1/2"～2-1/2") PN4.0

·SHS3：法蘭連接DN80～DN200(3"～8") PN1.6

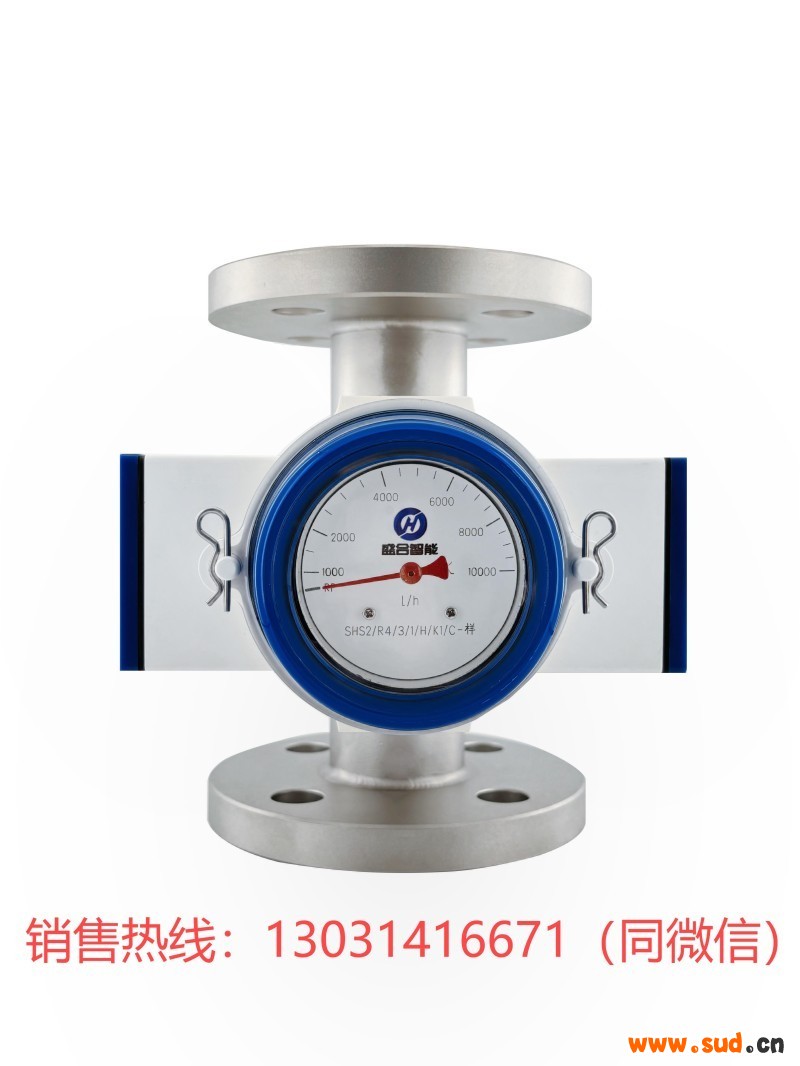

 SHS2

·法蘭連接DN15~DN50/65(1/2"~2-1/2")

·適用于水平、垂直管道

·旋轉形式刻度

·1或2個流量限位開關

SHS3

·法蘭連接DN80~DN200(3"~8")

·適用于水平、垂直管道

·旋轉形式刻度

·1或2個流量限位開關

安裝前注意事項

·流量開關在安裝之前,需清理管道中的雜質、焊渣、污濁,建議采用壓縮空氣吹掃和潔凈水沖洗,確保管道/沒有上述殘留物。

安裝時請注意儀表表體上標明的流體流向,箭頭方向為流出方向。

建議出入口安裝相當于口徑5倍的直管段,以保證測量精度。如果入口端緊鄰泵或彎頭,zui好酌情增加直管段長度
